Компания «ЭМИС» получила сертификат ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах" на вихревой расходомер «ЭМИС»-ВИХРЬ 200» с двухпроводной схемой подключения. Получение данного сертификата обусловлено запуском в серийное производство расходомера «ЭМИС»-ВИХРЬ 200» с совершенно новой электроникой, разработанной инженерным центром компании.
В сертификате, помимо основных характеристик и параметров искробезопасности, прописаны новые маркировки по взрывозащите (Ga/Gb Ex ia/d IIC T6..T1 X и Ga/Gb Ex ia IIC T6..T1 X), что теперь позволяет устанавливать вихревые расходомеры «ЭМИС»-ВИХРЬ 200» на границе взрывоопасных зон класса 0 и 1.
Как сообщалось ранее, исполнение с двухпроводной схемой подключения позволяет осуществлять питание и съем сигнала по токовой петле и имеет защиту от переполюсовки. Кроме того присутствуют дополнительный частотно-импульсный выход с защитой от короткого замыкания и поддержкой спецификации NAMUR.
1. ИП1 – источник питания постоянного тока напряжением от 16 до 30 В.
2. ИП2 – источник питания постоянного тока напряжением от 5 до 30 В

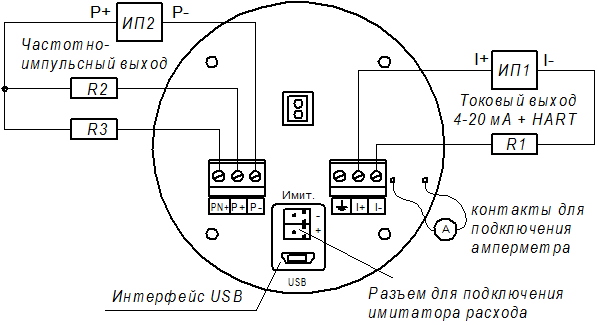

Рис 1. Расположение зажимов клеммных колодок версии электронного блока с двухпроводной схемой подключения.
Также данный тип подключения вихревого расходомера позволяет технически реализовать возможность применения выходного протокола Wireless HART, как с питанием, так и в автономном исполнении.
